概要
シール性試験とは、コネクタ内部への水や粉じんなどの侵入を防ぐシール性能を評価する試験です。
自動車用コネクタは、雨水や泥水、洗車、高圧洗浄、粉じんなどの過酷な環境下で使用されます。シール性能が不足すると、水分や異物がコネクタ内部へ侵入し、接触不良や腐食、絶縁性能の低下などの原因となるため、シール性の評価は重要な信頼性試験の一つです。
株式会社フォスターでは、自動車用コネクタ・ワイヤーハーネス・端子を対象とした信頼性評価試験を実施しています。
本ページは、実際のコネクタ評価試験で培った経験をもとに、シール性試験の目的や試験方法、評価ポイントについて解説しています。試作品の設計検証から量産品の品質保証、不具合解析まで幅広く対応しています。
シール性試験の目的
シール性試験では、防水構造やシール部の密封性能を確認します。
主な評価目的は以下のとおりです。
- シール性能の確認
- 水の侵入防止性能の評価
- 粉じんの侵入防止性能の評価
- パッキン性能の評価
- 設計変更前後の比較評価
- 品質保証
評価項目
| 評価項目 | 内容 |
|---|---|
| シール性能 | シール部の密封性 |
| 水の侵入 | コネクタ内部への浸水の有無 |
| 粉じんの侵入 | 異物侵入の有無 |
| パッキン状態 | 変形・損傷・組付状態 |
| 外観確認 | クラックや損傷の有無 |
| 電気特性 | 絶縁抵抗・耐電圧などの確認 |

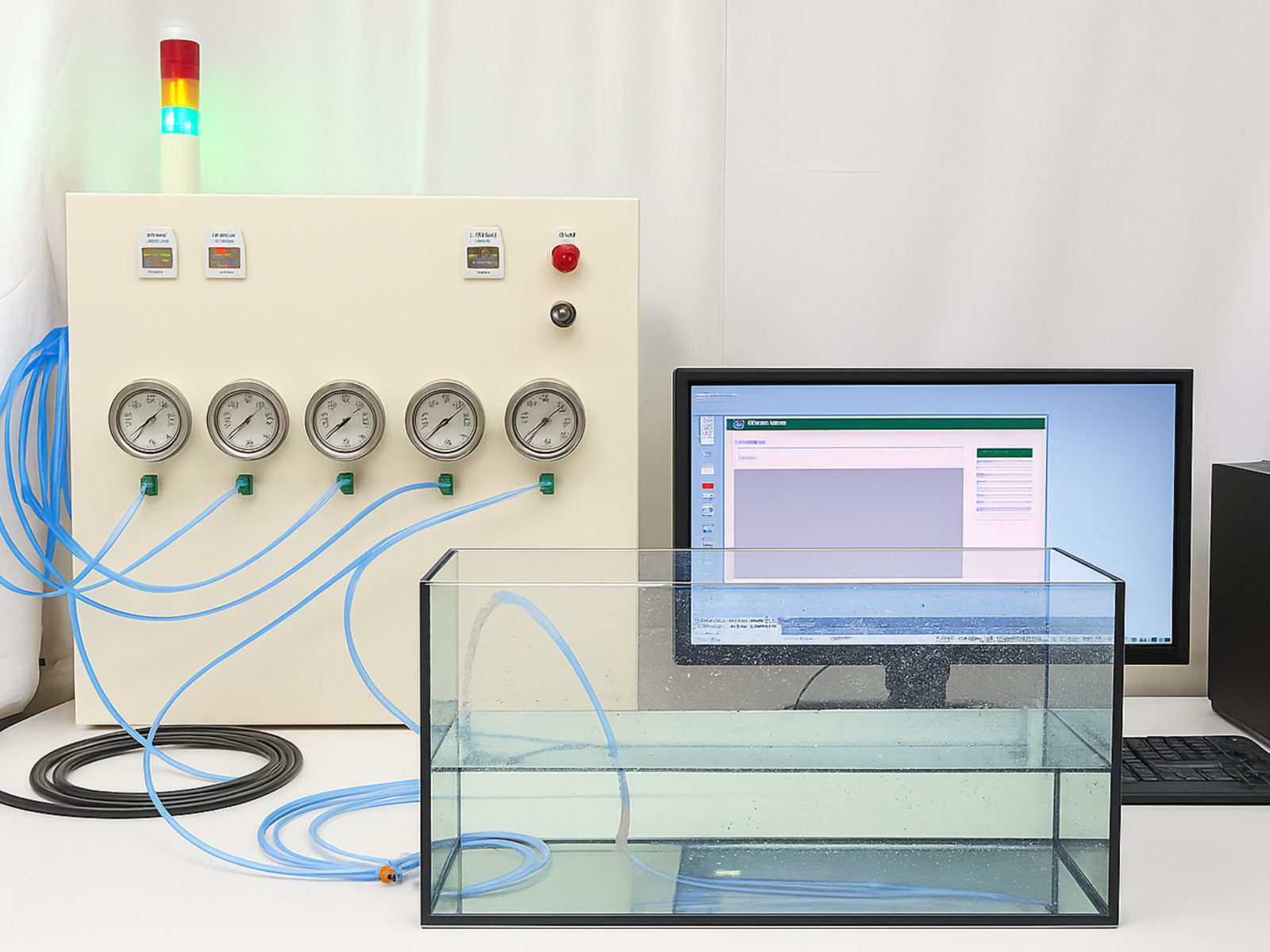

試験方法
- サンプルの密封処理
- コネクターを正規の状態に完全に嵌合（かんごう：結合）させます。

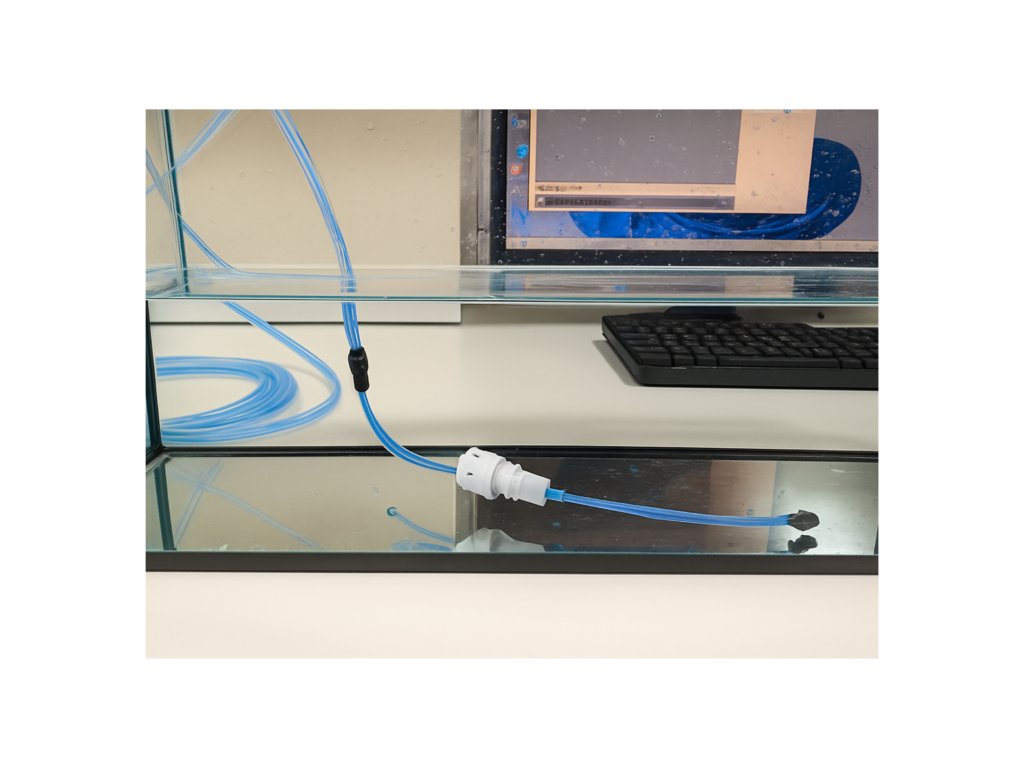

- コネクターの内部に空気を送り込めるよう、電線側（またはチューブ取付加工）から内部へ空気チューブを気密を保って接続します。
- 水槽への浸漬
- チューブを繋いだコネクターを水中に完全に沈めます。
- 空気圧の印加
- チューブからコネクター内部へ段階的に圧縮空気を送り込みます。
- 基準となる圧力（例：10kPa〜）から印加して10kPaずつ圧力を上昇させます。
各ステップ毎に30秒間圧力を保持します。規定圧力まで実施して（例：200kPa）試験終了です。
- 気泡の目視確認
- 圧力をかけている間、コネクターの嵌合部や電線の隙間（ゴムシールの隙間）から「ぷくぷくと気泡（漏れ）が発生しないか」を試験員が目視で確認します。
シール性試験は、お客様仕様や適用規格に応じて、散水試験、浸漬試験、高圧洗浄試験、加圧試験などの方法で実施します。試験後は、
- 外観検査
- 絶縁抵抗測定
- 耐電圧試験
- 接触抵抗測定
などを実施し、シール性能だけでなく電気特性にも異常がないことを確認します。
注意事項
シール性試験は防水性の試験ですが、高圧洗浄試験や、IP試験とはまた別の試験となります。
サンプルを水没させ、サンプル自体に圧縮空気を入力します。（或いは、サンプル内部を負圧とする）
電線を引っ張った状態で実施する場合があります。各規格をご確認ください。
試験結果から分かること
シール性試験では、防水構造やシール部に関する問題を確認できます。
例えば、以下のような異常を把握できます。
- 水の侵入
- 粉じんの侵入
- パッキン組付不良
- パッキン寸法異常
- シール部の損傷
- ハウジングの変形
- クラックの発生
- 絶縁性能の低下
シール性能に影響する主な要因
| 要因 | 影響内容 |
|---|---|
| パッキン形状 | 密封性に影響 |
| パッキン材質 | シール性能や耐久性に影響 |
| ハウジング寸法 | シール部の密着性に影響 |
| 嵌合状態 | シール性能に影響 |
| 成形精度 | 密封性能のばらつきに影響 |
| 使用環境 | 温度・水圧・粉じん環境に影響 |
| 経年劣化 | シール性能の低下に影響 |
ゴムパッキン（シリコンシール）、ワイヤーシールの設計妥当性や、経年劣化後の防水維持力を確かめるために実施されます。
対応規格
株式会社フォスターでは、お客様仕様や各種規格に基づいたシール性試験に対応しています。
- IEC 60529
- ISO 20653
- JIS C 0920
- 自動車メーカー社内規格
- コネクタメーカー社内規格
- お客様指定試験条件
※試験方法や判定基準は、適用規格やお客様仕様に応じて設定します。
株式会社フォスターのシール性試験サービス
株式会社フォスターでは、自動車用コネクタを中心に、シール性試験を受託しています。
防水構造やパッキンの密封性能を評価するとともに、水や粉じんの侵入の有無、試験後の絶縁抵抗や耐電圧などの電気特性も確認します。
各種IP試験や耐高圧洗浄試験との組み合わせ評価にも対応し、設計検証から品質保証、不具合解析まで幅広くサポートいたします。
ご依頼から試験実施までの流れ
- お問い合わせ・ヒアリング
対象製品の仕様（極数、サイズ、ピッチなど）や、ご希望の試験規格（JASO D 616など）をお伺いします。 - 試験計画のご提案・お見積り
必要な治具（ジグ）の手配や、スケジュールを含めた最適な試験プランをご提示します。 - 試験実施
20年以上の実績を持つ専門スタッフが、正確な条件で試験を執り行います。 - データ集計・レポート納品
測定データ、グラフ、外観写真などをまとめた試験報告書を速やかに納品いたします。ご希望のフォーマットがあれば、お送りください。そちらに合わせ作成いたします
リードタイム
サンプルの気密性を確保をしたまま、圧縮空気を入れるための加工が必要となります。
多くの場合は、電線末端や、サンプルに穴をあけてチューブを挿入するなどの加工が必要となり、
2日程度の時間を要します。
Q＆A
Q1. 試験サンプルの持ち込み（郵送）での対応は可能ですか？
A1. はい、持ち込み・郵送ともに対応可能です。
Q2. 規格外の特殊な条件（自社社内規格など）での試験はお願いできますか？
A2. はい、対応可能です。規格の指定がない場合でも、試験条件（荷重や回数など）をご指定いただければ、条件に合わせて試験を実施いたします。
Q3. 試験データの提出フォーマット（Excel、PDFなど）はどうなりますか？
A3. 測定データ、グラフ、外観写真などをまとめた、弊社フォーマットの試験報告書にて提出させていただきます。ご指定のフォーマットがある場合は、事前にご相談ください。
料金体系
- 基本料金 ：6000円～（税抜き）
- 治具制作はオプションとなります。別途、期間も必要な為、ご相談ください
シール性試験に関するご相談・お見積りはこちら
「急ぎで不具合の原因調査を行いたい」「治具の作製から丸投げしたい」など、柔軟に対応いたします。まずはお気軽にお問い合わせください。
