概要
絶縁抵抗測定とは、コネクタや端子間、端子とハウジング間に直流電圧を印加し、絶縁抵抗値を測定して絶縁性能を評価する試験です。
コネクタの絶縁性能が低下すると、漏れ電流や誤作動、短絡（ショート）の原因となり、電子機器や車載システムの信頼性に大きな影響を与えます。そのため、開発段階や量産時の品質確認において重要な電気特性評価の一つです。
株式会社フォスターでは、自動車用コネクタ・ワイヤーハーネス・端子を中心とした信頼性評価試験を実施しています。
本ページは、実際のコネクタ評価試験で培った知見をもとに、絶縁抵抗測定の目的や試験方法、評価ポイントについて解説しています。試作品の性能確認から量産品の品質保証、不具合解析まで幅広く対応しています。
目的
絶縁抵抗測定では、コネクタの電気絶縁性能を確認します。
主な評価目的は以下のとおりです。
- 絶縁性能の確認
- 漏れ電流防止性能の評価
- 樹脂ハウジングの絶縁性確認
- 防水性能確認後の絶縁評価
- 環境試験後の性能確認
- 設計変更前後の比較評価
- 品質保証・量産管理
注意事項
測定終了後、機器の機能でサンプル内に溜まった高電圧を自動放電させますので放電が終わるまでサンプルに触れてはいけません
前後評価
規格の中では、単に「新品の状態で抵抗値を測る」だけでなく、車の一生（経年劣化）を想定した連続試験（シーケンス試験）の前後で測定することが義務付けられています。
試験方法
コネクターに端子をカシメた電線を挿入し、完全に嵌合（かんごう：オスメスを結合）させた状態にします。
通常は、常温常湿の部屋で行います。
※環境試験（高温高湿など）の直後に測る場合は、槽から出してすぐ測るのか、乾燥させてから測るのかが規格ごとに指定されています。

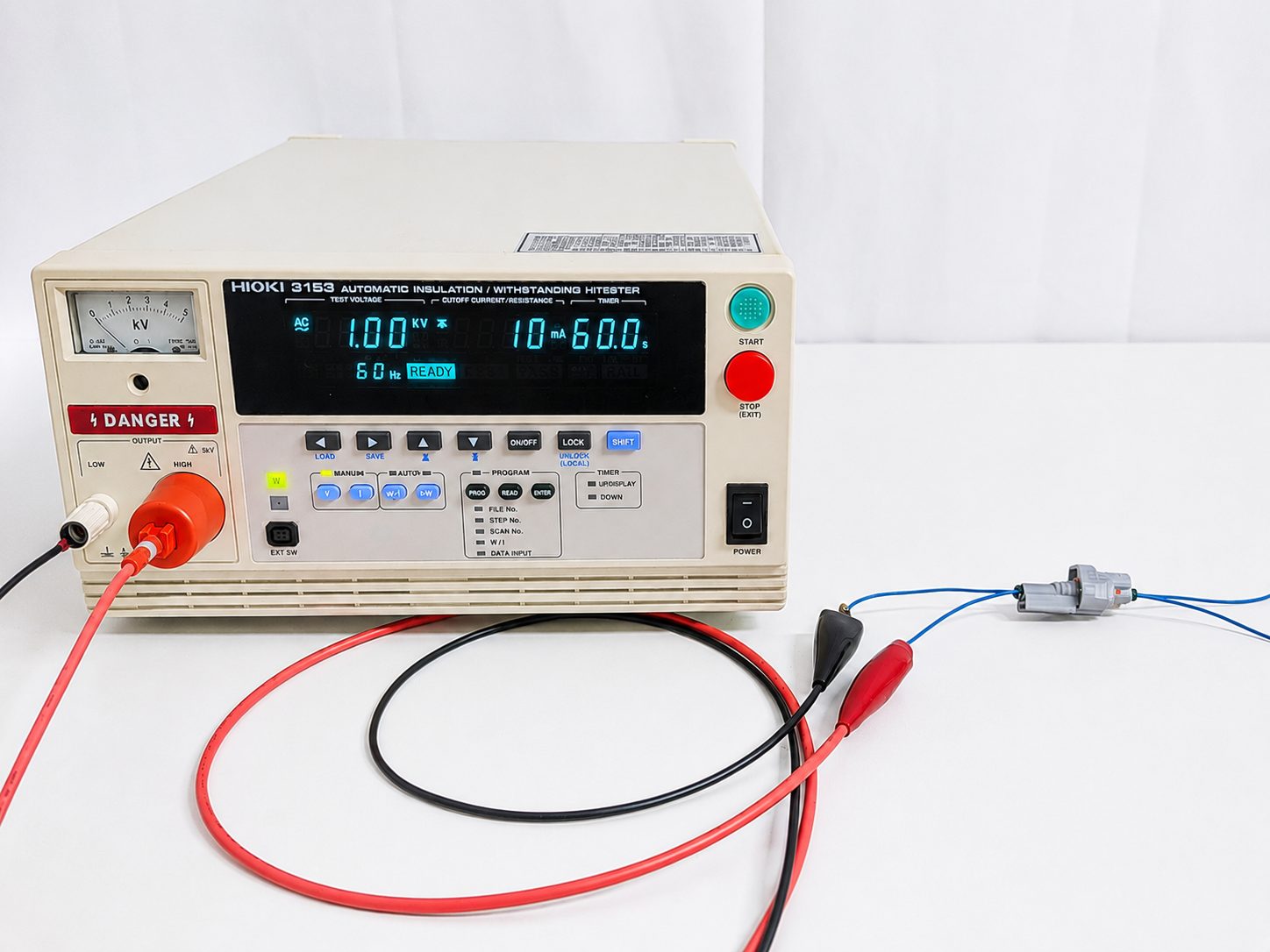

測定には、高電圧を発生させて微小な電流を読み取る 絶縁抵抗計（メガオームハイテスタ） を使用します。
印加電圧の設定：
- 一般回路用（12V/24V系統）：DC 500V（規格によってはDC 100V〜250Vの場合もあり）
- 高電圧回路用（EV/HEV系統）：DC 1000V ・・・など
隣接端子間（ピン〜ピン）の測定
- 配線方法：

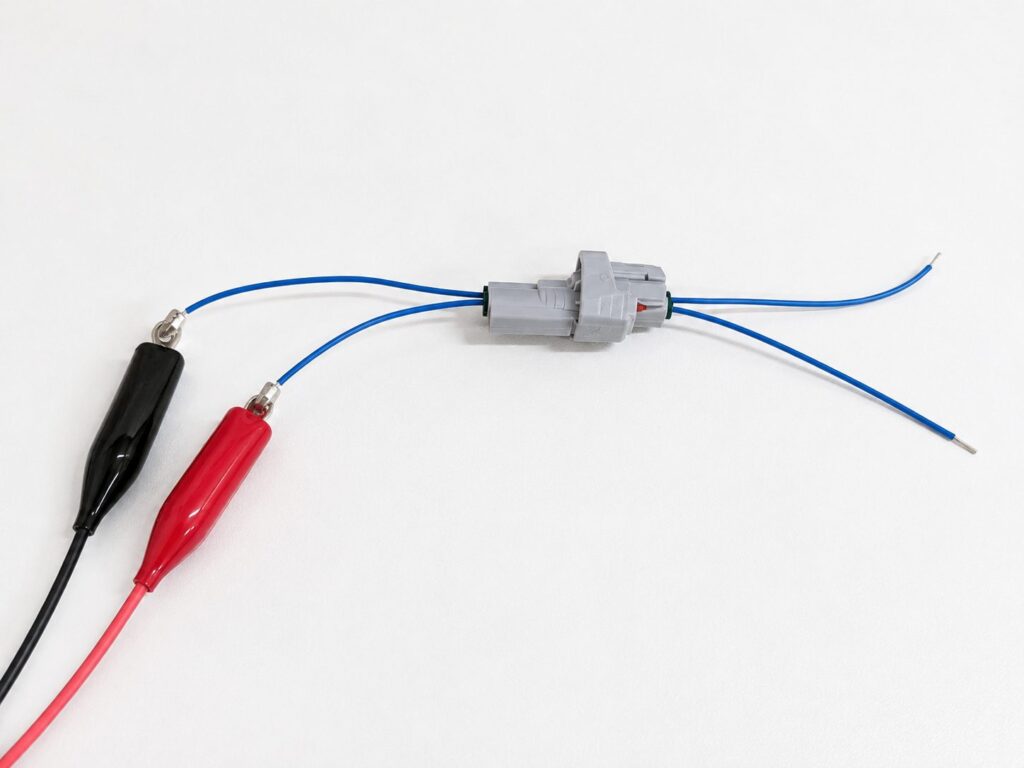

- 測定したいピン（端子A）にメガーのプラス（＋）リードを接続します。
- その隣のピン（端子B）にマイナス（−）リードを接続します。
- 効率化のコツ：多極コネクターの場合、1対ずつ測ると時間がかかるため、「奇数番目のピンをすべてショート（共通接続）」vs「偶数番目のピンをすべてショート」 させて、一括で測る手法がよく使われます。
端子〜ハウジング（外郭）間の測定
- 配線方法：
- コネクターのすべての端子（電線）を束ねてショートさせ、そこにプラス（＋）リードを接続します。
- コネクターのプラスチック（ハウジング）の外側に金属箔（アルミホイルなど）を隙間なく巻き付け、そこにマイナス（−）リードを接続します（または、金属製の固定治具に接続）。
規格
- ISO 20860 / ISO 19642：自動車用ケーブルやコネクターの電気的特性を定めた国際規格です。
- JASO D 616（日本自動車技術会規格）：日本の車載コネクター評価における事実上の標準規格です。
絶縁抵抗の測定方法や、環境試験後の判定基準が詳細に規定されています。 - USCAR-2（米自動車労働組合・自動車メーカー標準）：北米市場（GM、フォード、ステランティスなど）で必須となる非常に厳しいコネクター評価規格です。
- LV 214（欧州自動車メーカー共同規格）：欧州（VW、BMW、メルセデス・ベンツなど）の主要メーカーが共同開発した規格で、現在グローバル標準として強く意識されています。
- ISO 17409 / ISO 6469-3：電動自動車の電気安全に関する国際規格です。感電防止のための絶縁抵抗値が厳格に定められています
- 各 自動車 カーメーカー規格 など
