挿抜フィーリングとは

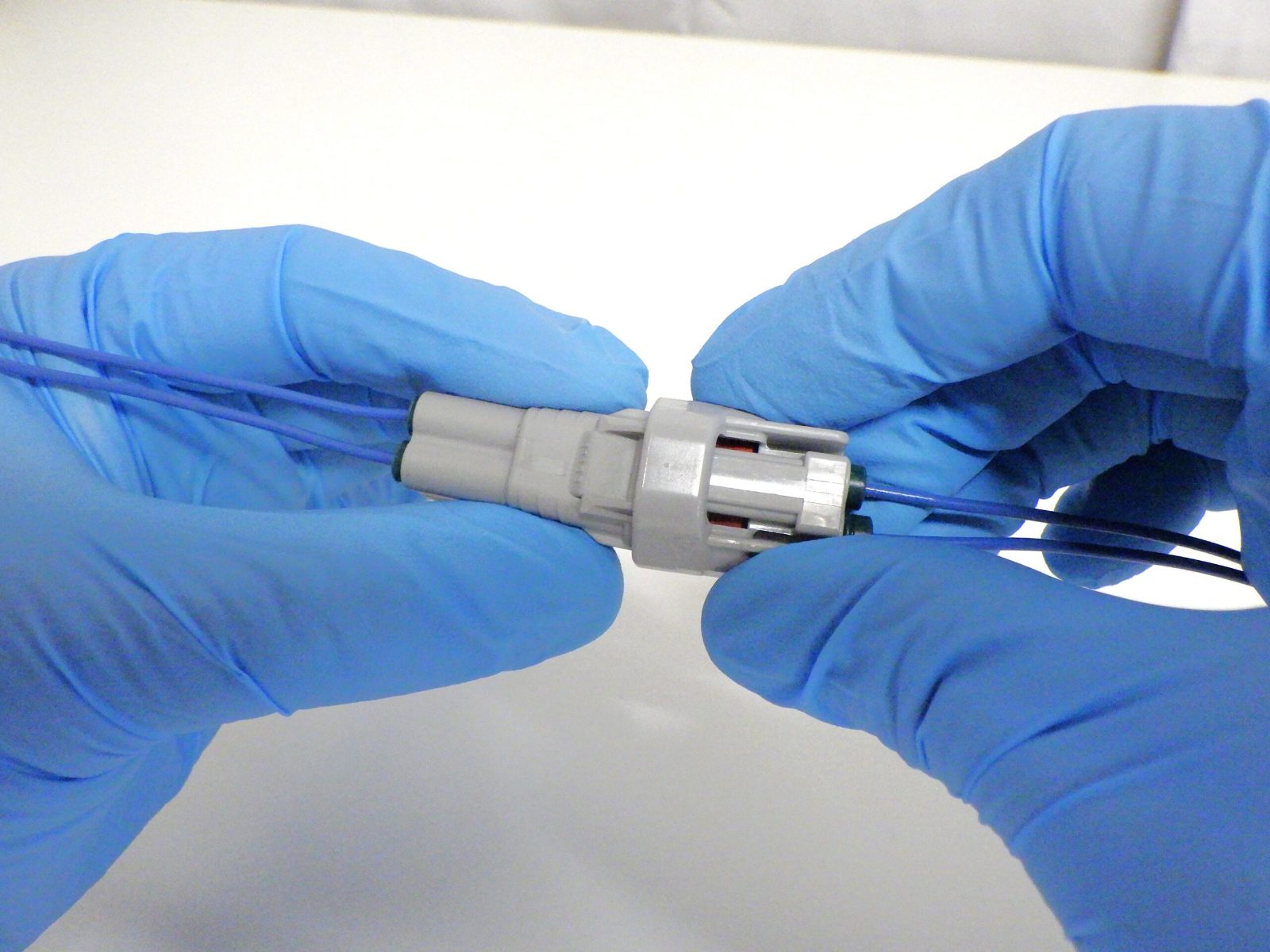

挿抜フィーリング評価とは、コネクタの挿入・抜去時に感じる操作感（フィーリング）を確認し、組付性や操作性を評価する試験です。
コネクタは挿入力や離脱力の規格値を満たしていても、引っ掛かりや違和感、急激な荷重変化があると組立作業性が低下し、品質不良や作業ミスの原因となることがあります。
そのため、自動車用コネクタでは、荷重値だけでなく、挿入力・離脱力波形や作業者による官能評価を組み合わせて総合的に評価することが重要です。
株式会社フォスターでは、自動車用コネクタ・ワイヤーハーネス・端子を対象とした信頼性評価試験を実施しています。
本ページは、実際のコネクタ評価試験で培った知見をもとに、挿抜フィーリング評価の目的や試験方法、評価ポイントについて解説しています。試作品の設計検証から量産品の品質保証、不具合解析まで幅広く対応しています。
挿抜フィーリング評価の目的
挿抜フィーリング評価では、数値だけでは判断できない操作感や摺動特性を確認します。
主な評価目的は以下のとおりです。
- 組付性の確認
- 操作性の評価
- 摺動性の評価
- 引っ掛かりの有無の確認
- 荷重波形の評価
- 設計変更前後の比較評価
- 品質保証
評価項目
| 評価項目 | 内容 |
|---|---|
| 操作感 | スムーズに挿抜できるか |
| 摺動性 | 挿抜時の滑らかさ |
| 引っ掛かり | 異常な抵抗や停止の有無 |
| 荷重波形 | 急激な荷重変化や異常ピーク |
| 操作のばらつき | 個体差やロット差の確認 |
| 外観確認 | 摺動部やロック部の摩耗・損傷 |
試験方法
コネクタを専用治具へ固定し、万能材料試験機を用いて規定速度で挿入・抜去を行います。
試験では、挿入力・離脱力波形を連続測定するとともに、必要に応じて作業者による官能評価を実施します。
また、お客様仕様に応じて、
- 初期状態
- 繰返し嵌合後
- 高温・低温環境後
- 温湿度試験後
- 振動試験後
- 設計変更前後
- 他社品との比較評価
など、さまざまな条件で評価を実施します。
試験時の挿入フェーズ
- ① 進入・誘い込みフェーズ（滑らかさ / スムースさ）
- 現象: コネクタの先端が噛み合い、ピン（端子）が接触を始める段階。
- 詳細: ここで「ザラザラ」「ガタガタ」とした感触があると、ユーザーは「ピンが曲がっているのではないか」と不快感を覚えます。
これは樹脂のバリや、ピンの先端形状（R形状）の滑らかさが影響します。
- ② ロック乗り越えフェーズ（手応え / ピーク荷重）
- 現象: ハウジングのロック爪（スナップフィット）が相手の壁を乗り越えるために、最大の力が必要になる段階。
- 詳細: 爪の傾斜角度（アプローチアングル）が急なほど山は高くなり（硬い感触）、緩やかなほど山は低くなります。
- ③ 嵌合完了フェーズ（クリック感 / ドロップ）
- 現象: 爪が壁を乗り越えた瞬間、樹脂の弾性によって「パチン」と元の位置に戻る段階。
- 詳細: この瞬間に指にかかっていた反力が一気に抜ける（荷重ドロップ）ことで、脳は「カチッ」という優れたフィーリング（安心感・高級感）
を認識します。
試験結果から分かること
挿抜フィーリング評価では、操作感や荷重波形から設計や製造上の問題点を確認できます。
例えば、以下のような異常を把握できます。
- パッキン寸法異常
- パッキン組付不良
- 端子変形
- ハウジング寸法異常
- 成形不良
- バリや異物の付着
- ロック機構の作動不良
- 摺動部の摩擦増加
- 部品の組立不良
挿抜フィーリングに影響する主な要因
| 要因 | 影響内容 |
|---|---|
| パッキン | 摩擦力や挿入力に影響 |
| ハウジング寸法 | 嵌合精度や摺動性に影響 |
| 端子位置・姿勢 | 接触状態や荷重変化に影響 |
| ロック機構 | 操作感や解除感に影響 |
| 樹脂材質 | 摩擦係数や摺動特性に影響 |
| 成形精度 | 操作感のばらつきに影響 |
| 異物・バリ | 引っ掛かりや異常荷重の原因 |
注意事項
手で抜き差ししますので、人の感覚の問題となります。真っ直ぐに挿抜する必要があります。
角度を付けて挿抜すると、こじる力も加わるため、必ず真っ直ぐに挿抜して下さい。
ご依頼から試験実施までの流れ
- お問い合わせ・ヒアリング
対象製品の仕様（極数、サイズ、ピッチなど）や、ご希望の試験規格（JASO D 616など）をお伺いします。 - 試験計画のご提案・お見積り
必要な治具（ジグ）の手配や、スケジュールを含めた最適な試験プランをご提示します。 - 試験実施
20年以上の実績を持つ専門スタッフが、正確な条件で試験を執り行います。 - データ集計・レポート納品
測定データ、グラフ、外観写真などをまとめた試験報告書を速やかに納品いたします。ご希望のフォーマットがあれば、お送りください。そちらに合わせ作成いたします
リードタイム
当日実施可能です。
Q＆A
Q1. 試験サンプルの持ち込み（郵送）での対応は可能ですか？
A1. はい、持ち込み・郵送ともに対応可能です。
Q2. 耐久の種類により違う感触となりますか？
A2. はい、各耐久でサンプルが受けるダメージは様々ですので、樹脂の劣化、腐食などがあれば、感覚は変わります。ただ、サンプルの温度、含水率による影響を受けるため、十分に室温になじませてから試験を行って下さい。
料金体系
- 基本料金 ：1500円～（税抜き） （作業実施のみ）
- 報告書が必要な場合は、別途ご相談ください
