概要

コネクタをはめ込む際、真っ直ぐ挿すのでは無く、ずれた角度から挿入しコネクタに負荷が掛かった場面や、電線が引っ張られコネクタに無理な力が加わった場面などを想定し、実施する試験です

規格

• JASO D 616 6.31　耐こじり性試験
• 各 自動車 カーメーカー規格　　　　　　 など

詳細

コネクタを仮篏合または篏合状態にて、片側を固定し、挿入軸方向に対して直交する4方向から○○Nの荷重を加えます。4方向から順次加重し、これを1サイクルとして、複数サイクル繰り返します

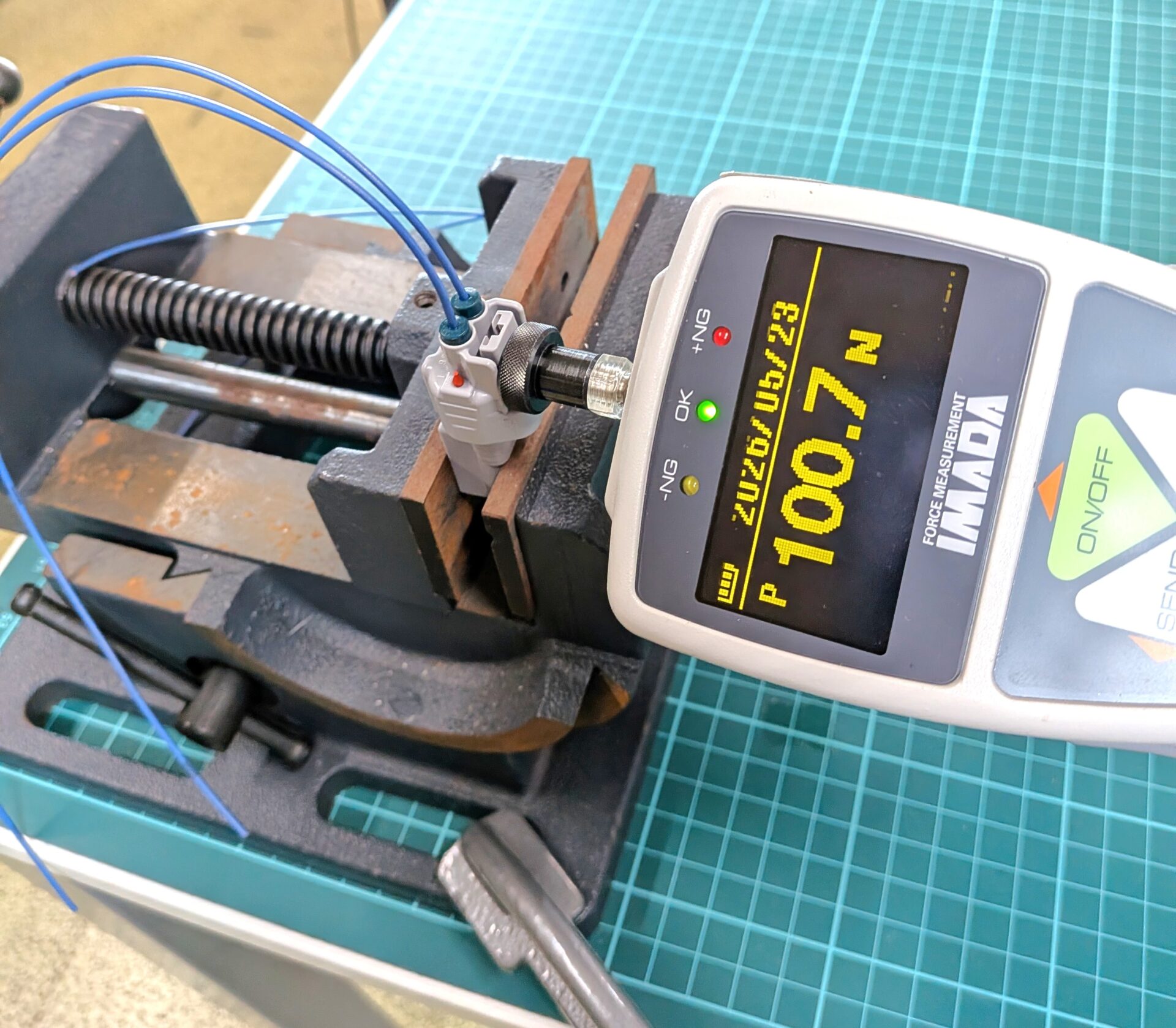

上記画像のようにデジタルフォースゲージ（プッシュプル）を使用し、手作業での実施、または、治具を制作し、オートグラフを使っての実施が可能です

最大荷重

• 万能試験機（オートグラフ）　～10ｋN
• デジタルフォースゲージ（プッシュプル）　～150N

目的

接触不良（導通不良）斜めに力が加わることで、コネクタ内部のメス端子が押し広げられて「フレッティング（微動摩耗）」や塑性変形が起き、正常な接触圧が得られなくなります。
端子およびハウジングの破損無理な角度での抜き差しは、端子の折れ曲がりや、コネクタ外郭（ハウジング）のロック部やガイドピンの割れ・欠けを誘発します。
回路のショート（短絡）ハウジングが破損して端子が露出したり、隣接する端子間で正しい絶縁距離が保てなくなったりすることでショートのリスクが高まります。

注意事項

簡易固定、デジタルフォースゲージにて実施の場合、人力での実施となりますので、試験にバラつきが発生する可能性があります

高精度で均一なデータをご希望の場合は、専用治具を製作してオートグラフ（万能試験機）による測定をご提案しております

固定状況によっては、固定側のボルト周囲など意図せぬ場所の破損が発生する場合も御座います

前後評価

こじり試験は耐久試験として実施されますので、前後で性能試験、いくらかの評価項目と組み合わせて実施します

• 外観検査
• 接触抵抗（電圧降下）
• シール性　　　・・・など

ご依頼から試験実施までの流れ

1. お問い合わせ・ヒアリング
   対象製品の仕様（極数、サイズ、ピッチなど）や、ご希望の試験規格（JASO D 616など）をお伺いします。
2. 試験計画のご提案・お見積り
   必要な治具（ジグ）の手配や、スケジュールを含めた最適な試験プランをご提示します。
3. 試験実施
   15年以上の実績を持つ専門スタッフが、正確な条件で試験を執り行います。
4. データ集計・レポート納品
   測定データ、グラフ、外観写真などをまとめた試験報告書を速やかに納品いたします。ご希望のフォーマットがあれば、お送りください。そちらに合わせ作成いたします

---

リードタイム

簡易固定（万力を使って固定など）の場合、最速、お問い合わせの当日実施する事も可能です

※治具制作が必要な場合は、設計、部材の手配、制作で２週間ほど時間を要する場合があります

Q＆A

Q1. 試験サンプルの持ち込み（郵送）での対応は可能ですか？
A1. はい、持ち込み・郵送ともに対応可能です。

---

Q2. 規格外の特殊な条件（自社社内規格など）での試験はお願いできますか？
A2. はい、対応可能です。規格の指定がない場合でも、試験条件（荷重や回数など）をご指定いただければ、条件に合わせて試験を実施いたします。

---

Q3. 試験データの提出フォーマット（Excel、PDFなど）はどうなりますか？
A3. 測定データ、グラフ、外観写真などをまとめた、弊社フォーマットの試験報告書にて提出させていただきます。ご指定のフォーマットがある場合は、事前にご相談ください。

料金体系

• 基本料金　：3000円～（税抜き）　（作業実施のみ）
• 報告書、データが必要な場合は、別途ご相談ください
• 治具制作はオプションとなります。別途、期間も必要な為、ご相談ください

こじり試験に関するご相談・お見積りはこちら

「急ぎで不具合の原因調査を行いたい」「治具の作製から丸投げしたい」など、柔軟に対応いたします。まずはお気軽にお問い合わせください。

---

関連する試験

• コネクタ挿入力
• コネクタ離脱力
• コネクタ保持力
• ロック解除力
• 挿抜フィーリング

---

よくある質問（FAQ）

---

株式会社フォスターについて

株式会社フォスターは、20年以上にわたりコネクタ評価・環境試験・信頼性評価に携わり、自動車・電子部品分野を中心とした受託試験を行っています。本ページは、20年以上にわたる受託試験の実績と技術的知見をもとに作成しています。
