概要
外観検査とは、コネクタや端子、ワイヤーハーネスなどの外観状態を目視や写真撮影により確認し、傷や変形、変色などの異常の有無を評価する検査です。
信頼性試験では、試験中の測定値だけでなく、試験前後の外観変化を確認することが重要です。小さな傷やクラック、腐食、変色などは製品性能に影響を与える場合があり、不具合の早期発見や原因究明につながります。
株式会社フォスターでは、自動車用コネクタ・ワイヤーハーネス・端子を対象とした信頼性評価試験を実施しています。
本ページは、実際のコネクタ評価試験で培った経験をもとに、外観検査の目的や確認項目、評価ポイントについて解説しています。試作品の評価から量産品の品質保証、不具合解析まで幅広く対応しています。
外観検査の目的
外観検査では、製品の状態変化や異常の有無を確認します。
主な確認項目は以下のとおりです。
- 傷・打痕の確認
- 変形・破損の確認
- クラック（亀裂）の確認
- 変色・焼けの確認
- 腐食の確認
- 異物付着の確認
- 試験前後の状態比較
評価項目
| 評価項目 | 内容 |
|---|---|
| 傷・打痕 | 表面傷や打痕の有無 |
| クラック | 樹脂や金属部品の亀裂 |
| 変形 | ハウジングや端子の変形 |
| 変色 | 熱や紫外線による変色 |
| 腐食 | めっきや金属部の腐食 |
| 異物 | 汚れや異物の付着 |
| 写真記録 | 試験前後の状態記録 |
検査方法

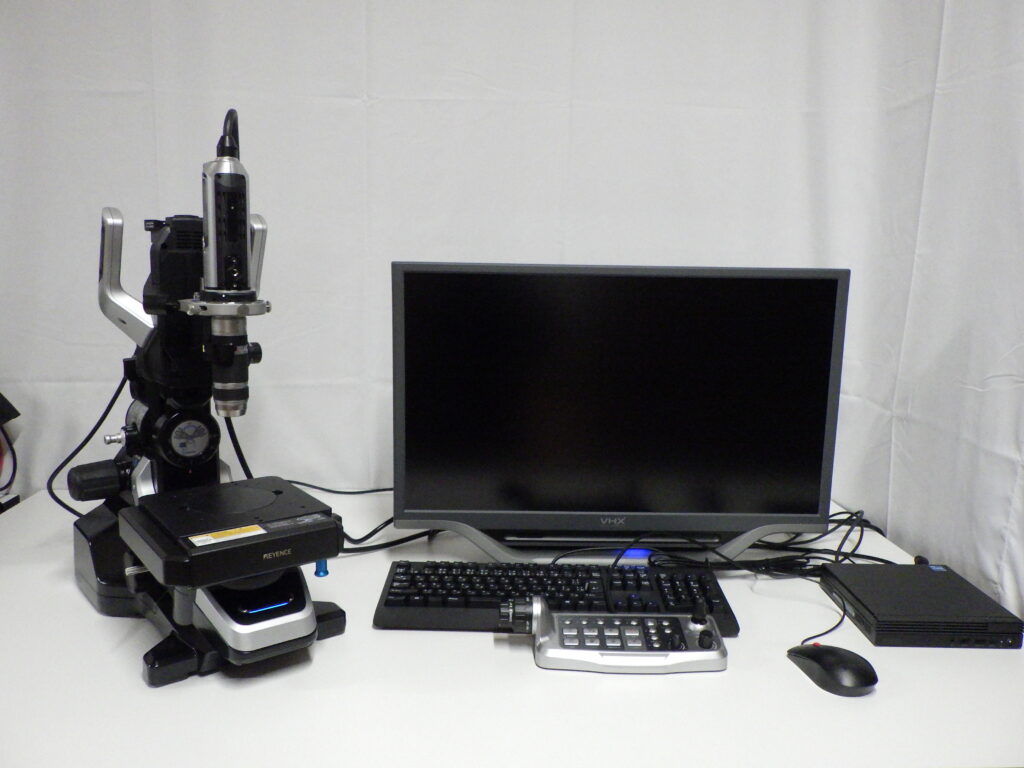

製品の外観を目視で確認し、必要に応じて拡大鏡や実体顕微鏡を使用して詳細に観察します。
また、試験前後の状態をデジタルカメラで撮影し、写真記録として保存します。
試験内容に応じて、
- 試験前外観
- 試験途中の状態確認
- 試験後外観
- 不具合箇所の拡大撮影
- 比較写真の作成
などにも対応しています。
注意事項
「目視検査（人の目）」での注意事項
人間が検査を行う場合、その日の体調、部屋の明るさ、個人の主観によって合否の判定がブレやすいという弱点があります。
部屋の明るさやライトの角度が変わると、見え方が大きく変わります。
外観検査から分かること
外観検査では、各種信頼性試験による劣化や損傷を確認できます。
例えば、以下のような異常を把握できます。
- 樹脂クラック
- ハウジング破損
- 端子変形
- めっき剥離
- 腐食の発生
- 熱による変色
- 摩耗
- 異物付着
- シール部の損傷
外観異常の主な要因
| 要因 | 影響内容 |
|---|---|
| 落下・衝撃 | 傷や変形、破損の原因 |
| 温度 | 樹脂の変色や変形 |
| 湿度・水分 | 腐食や劣化の原因 |
| 振動 | 摩耗や部品の緩み |
| 紫外線 | 樹脂の変色や劣化 |
| 薬品・油分 | 樹脂やめっきへの影響 |
| 経年劣化 | 摩耗や腐食の進行 |
対応規格
株式会社フォスターでは、お客様仕様や各種規格に基づいた外観検査に対応しています。
- JASO D616
- IEC 60512
- USCAR-2
- 自動車メーカー社内規格
- コネクタメーカー社内規格
- お客様指定検査基準
株式会社フォスターの外観検査サービス
株式会社フォスターでは、自動車用コネクタを中心に、目視および写真撮影による外観検査を実施しています。試験前後の状態変化を記録し、傷や変形、クラック、変色、腐食などを確認することで、各種信頼性試験の評価や不具合解析をサポートします。お客様仕様に応じた検査基準や写真記録にも柔軟に対応しています。
ご依頼から試験実施までの流れ
- お問い合わせ・ヒアリング
対象製品の仕様（極数、サイズ、ピッチなど）や、ご希望の試験規格（JASO D 616など）をお伺いします。 - 試験計画のご提案・お見積り
必要な治具（ジグ）の手配や、スケジュールを含めた最適な試験プランをご提示します。 - 試験実施
20年以上の実績を持つ専門スタッフが、正確な条件で試験を執り行います。 - データ集計・レポート納品
測定データ、グラフ、外観写真などをまとめた試験報告書を速やかに納品いたします。ご希望のフォーマットがあれば、お送りください。そちらに合わせ作成いたします
リードタイム
お問い合わせの当日実施する事が可能です
Q＆A
Q1. 検査員によって「合否の判定」がバラつきます。最も効果的な対策は？
A1. 「言葉の基準」を廃止し、「限度見本（実物）」と「数値（ゲージ）」で判定させることです。
「目立つ傷はNG」「少しの色ムラはOK」といった言葉による基準は、人によって解釈が異なります。
Q2. 傷の「見逃し（流出）」を防ぐために基準を厳しくしたら、今度は「良品」までNG（過検出）になってしまいました。どう調整すべき？
A2. 製品のエリアを重要度で分ける「ゾーン（面）管理」を導入してください。
製品のすべての面を一律に厳しい基準で検査すると、歩留まりが崩壊します。
Q3. 樹脂成形コネクタの「色ムラ」や「黄ばみ（焼け）」を目視で見極めるのが難しいです。
A3. 検査部屋の「照明の質（演色性）」を確認し、部屋の明るさを一定にしてください。
料金体系
- 基本料金 ：3000円～（税抜き）
外観（目視・写真）に関するご相談・お見積りはこちら
「急ぎで不具合の原因調査を行いたい」「治具の作製から丸投げしたい」など、柔軟に対応いたします。まずはお気軽にお問い合わせください。
